隨著網絡技術的持續升級與演進，光模塊的銷量正呈現出迅猛的增長態勢。市場上，各種型號的光模塊層出不窮，各有特色。今天，我們將聚焦于最常見的兩種光模塊：40G QSFP+光模塊的MPO口與10G SFP+光模塊的LC口，深入剖析它們之間的連接解決方案，并探討如何實現不同光模塊間的網絡升級與替換。
40G QSFP+與10G SFP+光模塊直連解決方案
40G QSFP+與10G SFP+光模塊互連解決方案
40G QSFP+與10G SFP+交叉連接解決方案

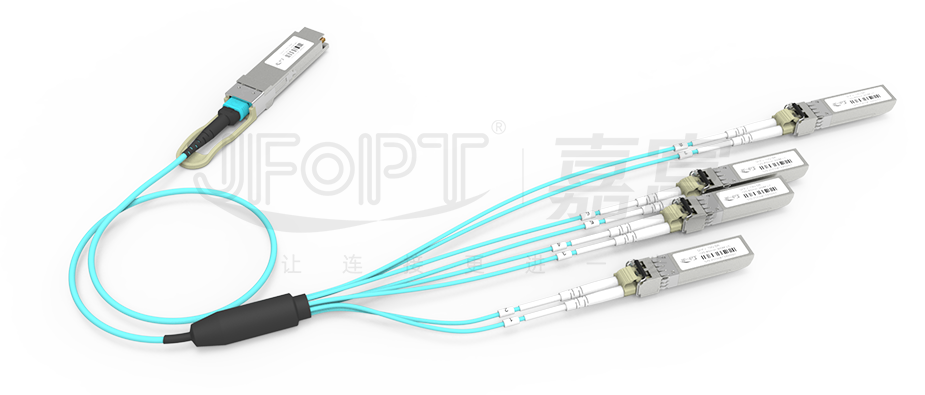

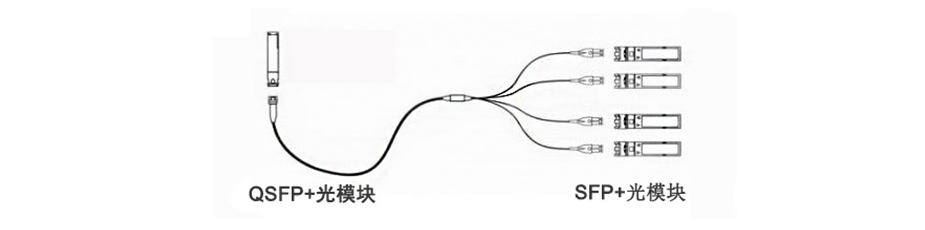

在連接一個配備8芯MPO接口的QSFP+光模塊與4個雙工LC接口的光模塊時，我們需要借助一根特制的8芯MPO-LC雙工分支光纖跳線，即我們常說的AOC光纜。此整體連接方案具有普適性，可廣泛應用于同一機架內不同線路的連接需求，確保高效且穩定的信號傳輸。

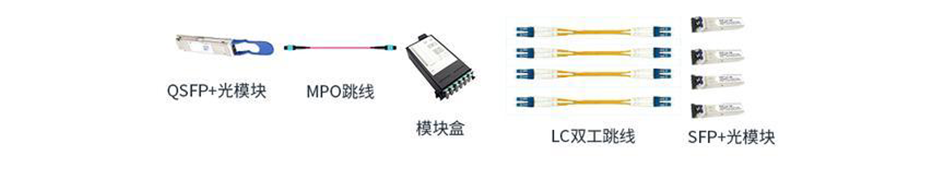

兩側的QSFP+光模塊和SFP+光模塊分別與MPO主干光纖跳線和LC雙工光纖跳線建立了連接。而在MPO主干光纖跳線與LC雙工光纖跳線之間，則需通過光纖模塊盒來實現連接。這種連接方式的好處在于，它允許在光纖鏈路的任意一端靈活更換設備，從而提供了極大的便利性和靈活性。

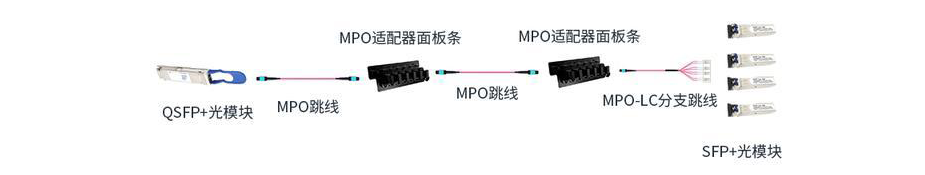

兩邊的QSFP+光模塊和SFP+光模塊分別通過MPO主干光纖跳線和MPO-LC分支光纖跳線進行連接。在中間部分，我們使用了MPO適配器面板條來實現對接，并使用MPO主干光纜進行連接。然而，由于SFP+光模塊端口必須固定安裝在同一個機箱上，這種方法的一個明顯劣勢在于SFP+光模塊這一端缺乏靈活性。具體來說，這種連接方案并不允許我們在SFP+光模塊這一端更換光纖接入設備，這在一定程度上限制了其應用場景和靈活性。

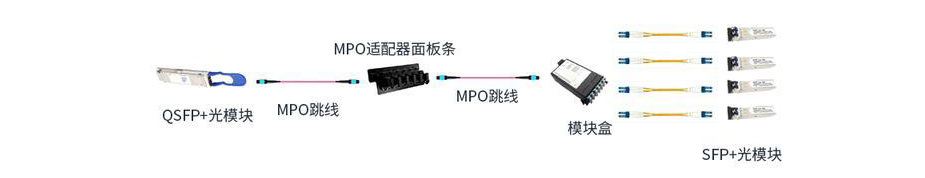

通過MPO主干光纖跳線、MPO-LC雙工光纖以及LC雙工光纖跳線的組合連接，我們成功地實現了設備的互通。在中間環節，利用適配器面板和模塊盒的橋接作用，不僅能夠實現不同長距離間的穩定連接，還能輕松跨越不同機柜，完成跨柜連接。

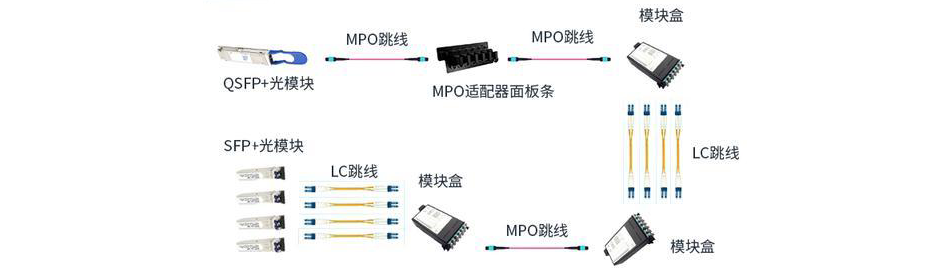

第二種交叉連接方案相對更為復雜，除了需要采用方案一中的光纖設備外，還需額外使用模塊盒進行連接。這種交叉連接方法更適用于光纜分布范圍之間距離更長的場景。在這種應用中，我們必須格外注意保護熔接盤的主干光纜，確保其免受任何損害。
