隨著光纖通信技術的不斷發展，高速局域網和光接入網等市場出現了持續升溫，ODC （Out Door Conector）光纖連接器線纜組件正迅速成為標準化的連接器接口。
ODC 連接器作為新一代的光纖拉遠無線基站(WCD MA/TD-SCDMA/WiMAX / GSM)度身定制的產品，它能滿足 FTTA（光纖到塔頂）方案需求， ODC室外光纖連接器具有結構堅固、連接可靠、防水防塵等特點，廣泛用于拉遠無線基站FTTA(光纖到塔)以及礦井、傳感、電力等室外惡劣環境下的光傳輸連接。適用于室外環境，可經受嚴峻的環境條件和惡劣的氣候條件。
一、簡介
二、特點
三、產品應用
四、性能參數

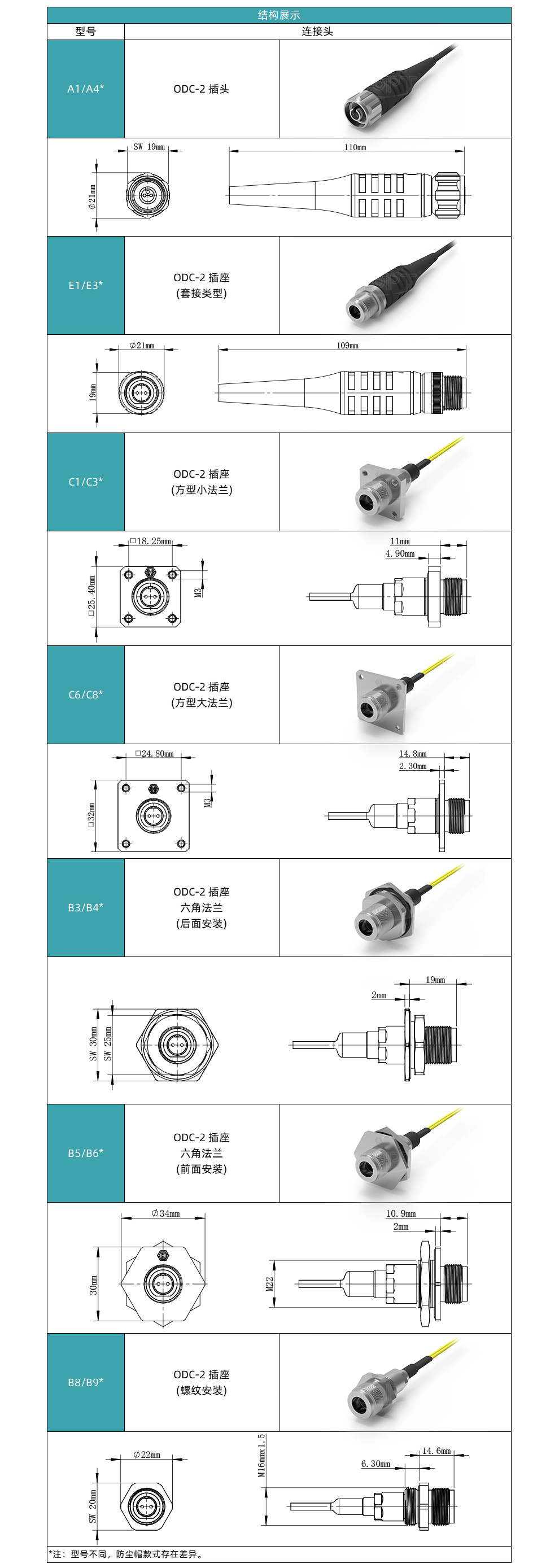

五、結構展示

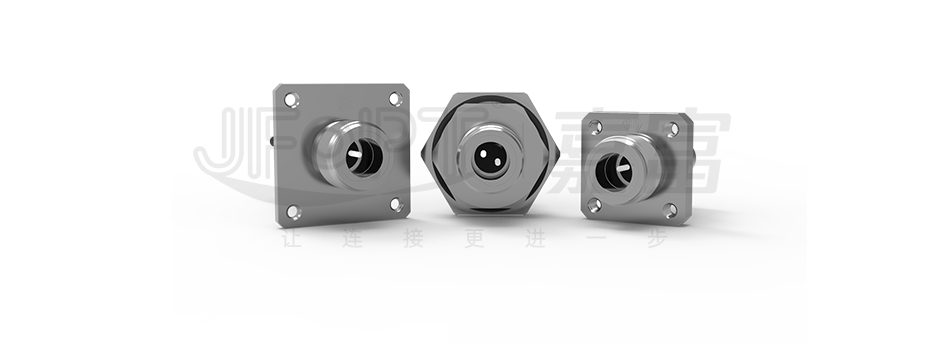

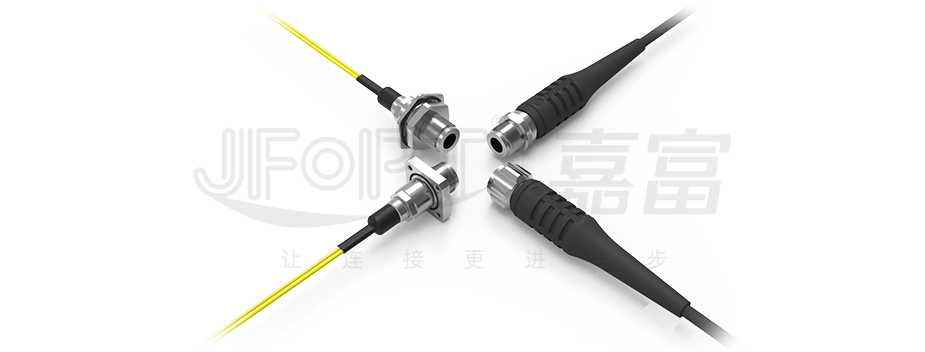

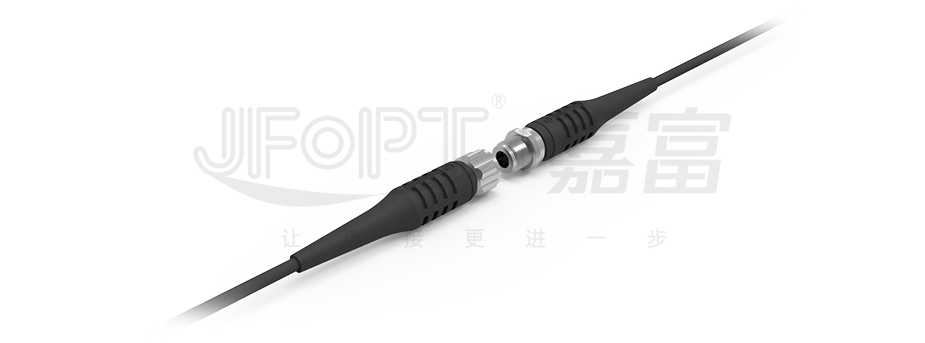

ODC光纖連接器是一款近年來推出的室外特種光纖連接器，采用不銹鋼SUS316材質制作，表面鈍化處理，具有極強的防銹防腐蝕能力和優秀的機械性能，可在苛酷的條件下使用。該連接器由母頭(活動插頭)和公頭(固定插座)組成,機械螺紋鎖緊裝置保證長期安全可靠的連接，設計有導向定位插銷,可以用單手盲插簡單快捷地完成連接安裝。
1.接觸件采用標準MT插芯接口,MT插芯接口最高可達24芯，性能可靠、操作簡單、集成度高；
2.不銹鋼SUS316材質制作, 防腐蝕,機械性能好；
3.機械螺紋鎖緊機構可保證長期可靠的連接；
4.設計有導向定位插銷, 可以用單手盲插簡單快捷地完成連接安裝；
5.密封設計：具有防塵、防水特點，防護等級能達到IP67；
6.外形小巧，操作方便、堅固耐用；
7.穿孔密封設計，可通過螺絲將插座連接頭固定在設備上；
8.無需熔接，即插即用，方便快捷；

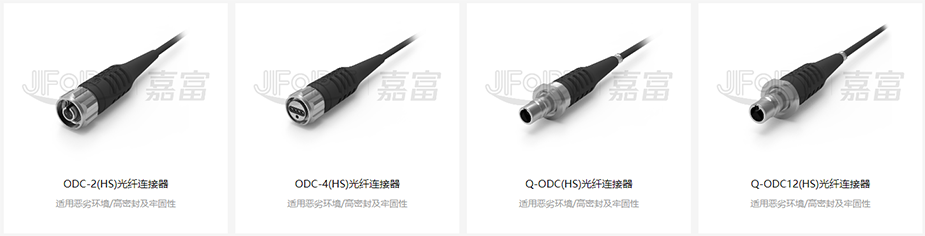

9.光纜組件可做成多種標準形式的連接頭，適用各種使用要求； 組件配接鎧甲光纜，抗壓耐用；
1.智能變電站控制系統
2.拉遠通信基站、FTTA（光纖到塔）
3.航天航空通信系統
4.軍用野戰通信
5.鐵路、礦井、油田通信系統
6.船載監視、控制及通信系統
7.工業應用及軍事應用
| 產品性能 | |||||
| 工藝 | 全套陶瓷插芯和套筒 | ||||
| 外框材質 | 鍍鎳黃銅 | ||||
| 機械性能 | ODC-2插頭 | 拉力≤800 N 靜態側載≤30 N |
|||
| ODC-2插座 | 拉力≤30 N | ||||
| 安裝扭矩力 | 最小.1 Nm | 最大.2 Nm | |||
| 工作溫度1） | IEC 61300-2-22 | -40℃～+85℃ | |||
| 插拔次數 | IEC 61300-2-2 | 1000 次 2） | |||
| 防護等級 | IEC 60529 | IP68 | |||
| 鹽霧 | IEC 61300-2-26 | 通過 30 天 | |||
| 振動 | IEC 61300-2-1 | 通過 10-500 Hz/10g | |||
| 震動 | IEC 61300-2-9 | 通過 100 g | |||
| 1）由光纜型號決定 2）反復清潔 | |||||
| 光學性能 | ||||||
| 插入損耗 IEC61300-3-34 |
單模 | 典型值≤0.20dB | 97% ≤0.45dB | |||
| 多模 | 典型值 ≤0.20dB | 97% ≤0.50dB | ||||
| 回波損耗 | 單模 | ≥50dB | - | |||
