當(dang)前的標準集(ji)中(zhong)根本(ben)沒有(you)(you)針對雙(shuang)工和并行模塊類(lei)型的解決方案，這種困境(jing)導致光纖解決方案提供(gong)商(shang)尋求新的方法(fa)來交付簡單有(you)(you)效的系(xi)統，該系(xi)統可以有(you)(you)效地(di)處理多條路徑(jing)而(er)幾乎不會造成(cheng)中(zhong)斷或增加成(cheng)本(ben)。多(duo)路(lu)徑解(jie)決方案的(de)目標是簡化布(bu)線遷移過(guo)程并減少(shao)對多個過(guo)渡(du)組件的(de)需求。
多路徑解決方案的第一個優點是它僅使用標準的A至B雙工跳線。同樣，將12芯MPO翻轉為MPO并聯跳線插入光纖連接并正常工作，運行發送接收。最終用戶只需為每種光學元件儲備一種類型的跳線。這簡化了布線過程，并??消除了由性別和極性類型引起的混淆。
多路(lu)徑(jing)系統中的(de)MPO適(shi)(shi)配器(qi)都是相同的(de)。盒式(shi)模(mo)塊(kuai)的(de)背面(mian)具有MPO母(mu)端口。由于(yu)具有相同的(de)適(shi)(shi)配器(qi)，這使(shi)(shi)得(de)從雙(shuang)工到并(bing)行鏈路(lu)的(de)無縫(feng)遷移成為可(ke)能。數(shu)據中心管理員(yuan)可(ke)以簡單地卸下盒式(shi)模(mo)塊(kuai)并(bing)安裝MPO適(shi)(shi)配器(qi)面(mian)板(ban)，而無需使(shi)(shi)用非標準(zhun)公對母(mu)MPO跳(tiao)線。
多路徑系統中的MPO跳線是類似于上節技術文章中方法B的翻轉光路，但始終是MPO跳線鏈接。這樣就可以在端部使用12根光纖翻轉的MPO母頭到MPO母頭并聯跳線。具有翻轉的光路主干或水平干線將適用于運行200GE和400GE的下一代光學器件。

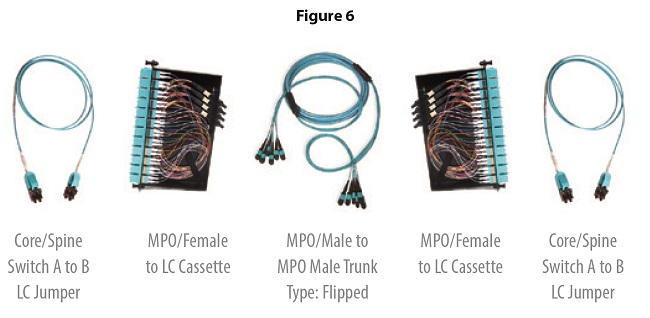

圖(tu)6顯(xian)示了多路徑解(jie)決方案在兩端(duan)如何(he)使用相(xiang)同(tong)(tong)的A至B雙工跳(tiao)線。它還在兩端(duan)使用相(xiang)同(tong)(tong)的MPO母頭帶(dai)模塊。在這種情(qing)況下，MPO跳(tiao)線將是公對公。

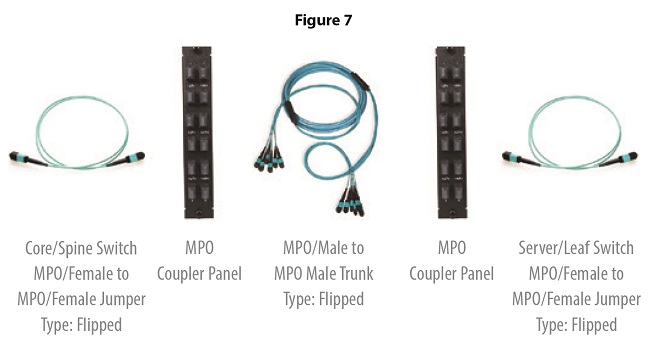

圖7顯(xian)示(shi)了(le)多路(lu)徑解決方案(an)在兩端如何使用(yong)相同(tong)的12芯翻轉MPO母(mu)對母(mu)。它在每端使用(yong)相同(tong)的行業標準MPO適(shi)配器。在這種情況下，MPO跳(tiao)線也將是公對公。
要使(shi)鏈(lian)路能夠斷(duan)開(kai)諸如40GE至（4x）10GE，100GE至（4x）25GE和128GFCp至（4x）32GFC之類的光信號，鏈(lian)路的一端將使(shi)用暗(an)盒(he)模(mo)(mo)塊或MPO /母頭到LC線束。圖(tu)8顯(xian)示了帶盒(he)模(mo)(mo)塊的分(fen)線器。
多路徑的(de)優勢(shi)
多(duo)路徑(jing)功能(neng)具有方法A，B和(he)C的(de)多(duo)個優點。它使(shi)用翻轉的(de)干(gan)線來(lai)最好地服(fu)務于(yu)并(bing)行光纖連接。數據中(zhong)心市場中(zhong)的(de)大(da)多(duo)數大(da)型電纜供應商都建(jian)議使(shi)用極性翻轉的(de)骨干(gan)網或水平中(zhong)繼。它在鏈接的(de)兩端(duan)使(shi)用相同(tong)的(de)雙工和(he)并(bing)行跳(tiao)線，并(bing)且卡式盒模(mo)塊(kuai)在鏈接的(de)兩端(duan)也相同(tong)。
此外，它消除(chu)(chu)了其他(ta)三(san)種方法的一(yi)些缺點。它消除(chu)(chu)了雙工(gong)和并行連接使用兩種不(bu)同跳線的需(xu)要。它還消除(chu)(chu)了“按(an)鍵(jian)按(an)下到按(an)鍵(jian)按(an)下”和“按(an)鍵(jian)按(an)下到按(an)鍵(jian)向上”的MPO耦合器位置，并且不(bu)需(xu)要昂貴的轉換模塊。
下(xia)一(yi)代光學器件(jian)將在多(duo)(duo)模玻璃(li)上的(de)24光纖MPO上運行200GE和(he)400GE。多(duo)(duo)路徑系統可以輕松支持這(zhe)些連接（如圖7所示）。它只(zhi)是將24芯MPO /母插(cha)口插(cha)入光纜，并分(fen)成(cheng)兩個12芯MPO /母插(cha)口插(cha)入MPO中繼(ji)線(xian)。
最(zui)近，單(dan)模(mo)結構化布線設計有(you)了更(geng)多的發展。現在，大多數(shu)大型設備供(gong)應商都提供(gong)100GE 12光纖(xian)單(dan)模(mo)光纖(xian)，該(gai)光纖(xian)可達(da)500米。該(gai)光學元件將完全按照圖7所(suo)示工作。
在過去的(de)幾年中，單模光學器件的(de)價格已大大下降，這導(dao)致(zhi)了(le)更廣泛的(de)使用(yong)。大型云(yun)計算公司及其對這些產品(pin)的(de)使用(yong)，部分地推動(dong)了(le)更高(gao)的(de)運(yun)輸速(su)度和更低的(de)光學成本的(de)這些效率(lv)。
我們認為(wei)，隨著數據(ju)中(zhong)心朝著400GE及更高的(de)(de)(de)方(fang)向發展，它們將部(bu)署更多(duo)的(de)(de)(de)單模光纖結構化(hua)布線(xian)系統。這(zhe)使并行連(lian)接和雙工連(lian)接之間的(de)(de)(de)遷(qian)移更為(wei)簡(jian)單，這(zhe)一(yi)點更為(wei)重要。多(duo)路徑(jing)系統極大(da)地簡(jian)化(hua)了這(zhe)一(yi)過程。
端口復制
端(duan)口(kou)(kou)復制是提高效率并減(jian)少(shao)數據(ju)中心(xin)布(bu)線基礎設(she)施中錯(cuo)誤的一(yi)種(zhong)好方法。簡而言之，端(duan)口(kou)(kou)復制是在無(wu)源組(zu)件（光纖(xian)配線架）中鏡(jing)像有(you)源光纖(xian)硬(ying)(ying)件端(duan)口(kou)(kou)的行為。這將(jiang)在主(zhu)動硬(ying)(ying)件端(duan)口(kou)(kou)和被動結構(gou)化(hua)布(bu)線環境之間建立直接的一(yi)對一(yi)關系(xi)。
在多路徑系統中使用(yong)端口(kou)復(fu)(fu)制可以簡(jian)化用(yong)戶界面并簡(jian)化遷移。端口(kou)復(fu)(fu)制允(yun)許將交換(huan)機(ji)的電纜(lan)連接一(yi)次，然后在主(zhu)分布區，區域分布區，行中機(ji)柜，行尾機(ji)柜或單個機(ji)柜中復(fu)(fu)制。由于交換(huan)機(ji)上(shang)的所有端口(kou)號(hao)都直接與配線架(jia)上(shang)的端口(kou)號(hao)相對應，因此簡(jian)化了布線過(guo)程。
將帶(dai)(dai)有(you)MPO的(de)(de)LC端(duan)(duan)(duan)(duan)口復(fu)(fu)制(zhi)(zhi)到LC盒式(shi)模塊時(shi)，選件以8和(he)12為增(zeng)量。這(zhe)(zhe)意味(wei)著我(wo)們(men)的(de)(de)盒式(shi)磁帶(dai)(dai)具(ju)有(you)6、8、12、16、18、24、32、48和(he)64端(duan)(duan)(duan)(duan)口。這(zhe)(zhe)9個(ge)不同的(de)(de)選項有(you)助于復(fu)(fu)制(zhi)(zhi)所(suo)有(you)類型的(de)(de)供應商交換機(ji)(ji)線(xian)卡(ka)和(he)服務器。這(zhe)(zhe)可以在(zai)大型，完(wan)整的(de)(de)交換機(ji)(ji)復(fu)(fu)制(zhi)(zhi)機(ji)(ji)柜或(huo)較(jiao)小的(de)(de)1U解決方案中完(wan)成。當使用MPO耦合(he)器面(mian)(mian)(mian)板(ban)復(fu)(fu)制(zhi)(zhi)MPO端(duan)(duan)(duan)(duan)口時(shi)，可選的(de)(de)端(duan)(duan)(duan)(duan)口有(you)6、8、12、16和(he)18端(duan)(duan)(duan)(duan)口。例如，將32端(duan)(duan)(duan)(duan)口QSFP線(xian)卡(ka)復(fu)(fu)制(zhi)(zhi)到具(ju)有(you)兩(liang)個(ge)16端(duan)(duan)(duan)(duan)口MPO耦合(he)器面(mian)(mian)(mian)板(ban)的(de)(de)1U機(ji)(ji)柜中。一個(ge)面(mian)(mian)(mian)板(ban)編(bian)號(hao)為＃1至＃16，第二個(ge)面(mian)(mian)(mian)板(ban)編(bian)號(hao)為＃17至＃32。耦合(he)器面(mian)(mian)(mian)板(ban)上的(de)(de)MPO端(duan)(duan)(duan)(duan)口直接(jie)鏡像32端(duan)(duan)(duan)(duan)口QSFP線(xian)卡(ka)。請參(can)閱(yue)圖10中復(fu)(fu)制(zhi)(zhi)的(de)(de)兩(liang)個(ge)Arista線(xian)卡(ka)。
結論(lun)
由于數(shu)據中心市場(chang)中光學器(qi)件(jian)的(de)(de)速度(du)和多樣性的(de)(de)提(ti)高(gao)，多路徑解決(jue)方案將提(ti)供邏輯組件(jian)來連接(jie)鏈路。在保持良(liang)好管理的(de)(de)結構(gou)化(hua)布線(xian)基礎(chu)結構(gou)的(de)(de)同(tong)時，在雙工和并行傳輸之間遷移的(de)(de)需求至關重(zhong)要。
將多(duo)路徑(jing)結構(gou)化的(de)布線系統與端(duan)口(kou)復制硬件(jian)相結合，可提供(gong)從10Mb到400GE甚(shen)至更(geng)高的(de)簡單遷移(yi)路徑(jing)。它支持(chi)當前和下(xia)一代光(guang)學器件(jian)。
