在數據中心的高密度布線領域，MTP/MPO光纜憑借其卓越的性能與靈活性，受到了業界的廣泛贊譽。這些光纜的獨特之處在于它們能夠在單個接口中容納多根光纖，這一創新設計不僅顯著提升了網絡容量，還有效節省了寶貴的空間，并大大簡化了光纜的管理與維護。
考慮到不同數據中心在光纜功能、極性、光纖芯數、光纖類型及護套等級等方面的多樣化需求，選擇合適的MTP/MPO光纜解決方案至關重要。確保所選方案與您的特定需求相匹配，將為您的數據中心帶來更高的運行效率和穩定性。
在MTP/MPO光纜的傳輸鏈路中，8芯的三種主要類型尤為引人注目：雙工光纖傳輸鏈路、并行光纖傳輸鏈路以及雙工并行光纖傳輸鏈路。接下來，我們將從這三個方面逐一解析它們的應用場景與優勢，助您更好地了解這些高效的光纜傳輸方案。
01、用于雙工光纖連接的8芯 MTP/MPO光纜

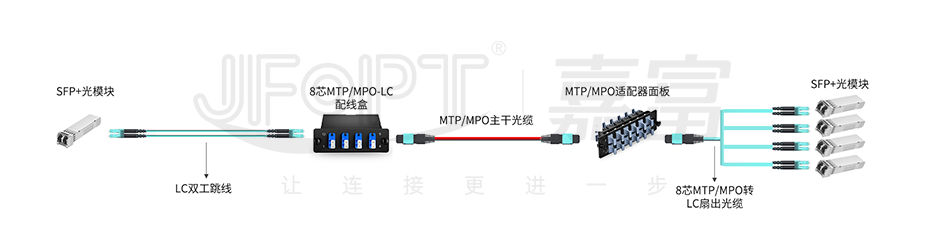

在雙工光纖傳輸鏈路中，我們通常采用雙工互連解決方案，以確保數據傳輸的高效與穩定。如圖所示，這一結構化布線方案巧妙地實現了10G雙工LC光網絡兩端的無縫連接。在鏈路的一端，我們精心部署了8芯MTP/MPO-LC配線盒和MTP/MPO適配器面板，而在另一端，則通過8芯MTP/MPO-LC分支光纜實現連接。這一布局不僅優化了空間利用率，更確保了數據傳輸的可靠性與高效性。
02、用于并行光纖8芯 MTP/MPO光纜
在構建并行光纖傳輸鏈路時，我們提供了兩大主流解決方案。首先，兩端的鏈路可以直接采用8芯到8芯的連接方式，確保數據在高速傳輸中的穩定性與可靠性。其次，為了滿足更大帶寬和更高密度的傳輸需求，我們還支持20芯或24芯的連接方案，這些高級配置能夠輕松應對大規模數據傳輸場景。
03、用于雙工并行光纖連接的8芯 MTP/MPO光纜
當需要在并行光纖傳輸鏈路中轉換為雙工模式時，我們提供了兩大核心轉換方案。第一種方案是通過8芯轉2芯的連接方式，將高密度的并行光纖信號轉化為雙工模式的信號，以滿足特定的傳輸需求。另一種方案則是采用20芯轉2芯的連接方式，適用于更大規模的數據傳輸場景，確保信號在轉換過程中的穩定與高效。
對于同一機架或機柜內的短距離傳輸，我們推薦直接連接的方式，因為它既簡便又高效。然而，當傳輸距離增加時，為確保信號傳輸的穩定性和可靠性，我們建議在鏈路的兩端部署MTP/MPO適配器面板和MTP/MPO-LC配線盒，并在中間使用MTP/MPO主干光纜。
為了優化網絡連接，我們采用了一種創新解決方案，該方案通過24芯MTP/MPO分支光纜和MTP/MPO-LC配線盒，成功連接了100G CFP光模塊與十個10G SFP+光模塊。在這套系統中，24根光纖被巧妙地分為三個MTP/MPO-8連接器，并通過十根雙工LC光纜進行傳輸。這種設計不僅實現了高效的20芯到2芯的連接，還確保了整個鏈路中數據傳輸的穩定性和可靠性。
在構建高效的網絡連接時，MTP/MPO適配器面板與8芯MTP/MPO-LC扇出光纜并非唯一選擇。它們可以輕松替換為8芯MTP/MPO-LC配線盒和雙工LC光纖跳線，以滿足不同的網絡配置需求。
在中間環節，我們部署的MTP/MPO主干光纜具備出色的擴展性，可與多個8芯連接器協同工作。這意味著總光纖數可以根據實際需求靈活調整，無論是8芯、16芯還是32芯，都能輕松應對。
選擇MTP/MPO主干光纜，您將獲得一種極為可靠的解決方案。它允許我們將光纜安全地放置在MPO/MTP配線架中，無需擔心主干光纜受到擠壓或損壞，從而確保光纖的完整性和穩定性。
這種結構化布線方案的最大亮點在于其高度的靈活性和可擴展性。無論是刪除還是添加鏈路中的組件，都變得輕而易舉。同時，由于鏈路兩端均采用LC-LC雙工連接方式，該方案可視為8芯 MTP/MPO光纜中的高效2芯到2芯解決方案，為您的網絡連接提供了卓越的性能和穩定性。
8芯到8芯連接

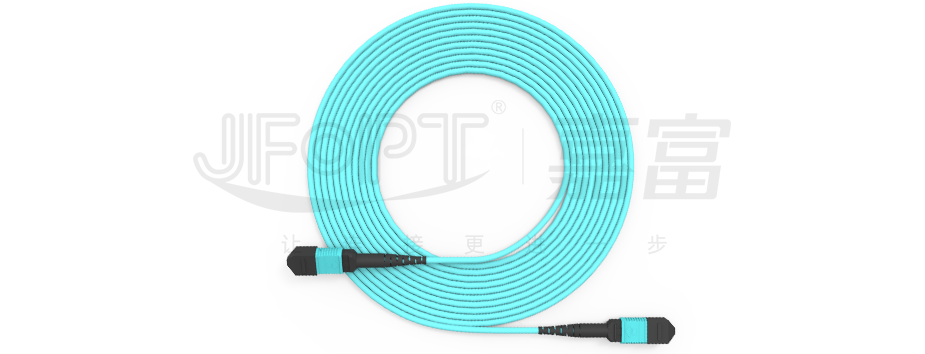

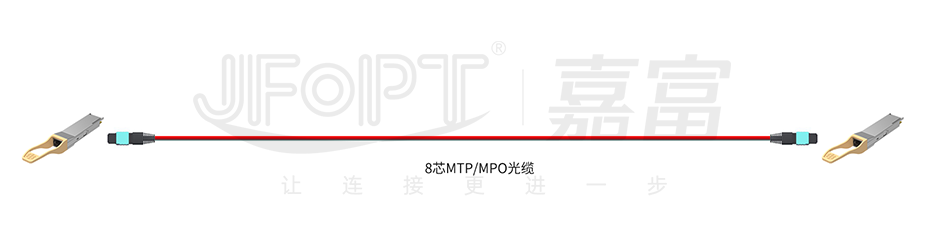

對于8芯 MTP/MPO并行光纖傳輸鏈路，最簡潔的搭建方式莫過于在跳線兩端直接連接兩個QSFP28光模塊（例如100G QSFP28 SR4）。不過，值得注意的是，這種直連方式更適合在機架或機柜內的短距離傳輸環境中使用。

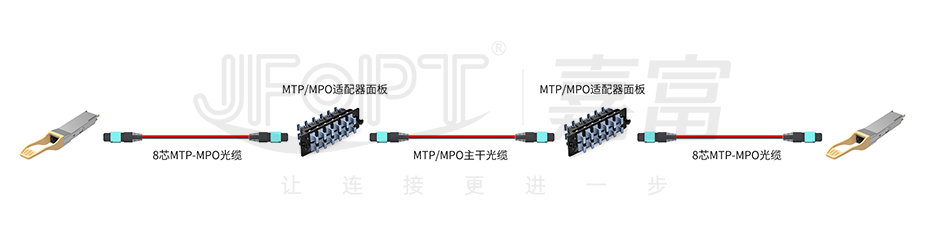

若您希望構建一個更為耐用且靈活的解決方案，我們推薦您使用MTP/MPO主干光纜和MTP/MPO適配器面板來替代傳統的8芯MTP/MPO光纜。這一升級方案允許您將光纜妥善安置在MPO/MTP配線架中，無需擔心主干光纜受到擠壓或損壞，確保了數據傳輸的長期穩定性。此外，通過使用主干光纜，您還可以輕松支持更多的QSFP28光模塊和100G鏈路，滿足日益增長的帶寬需求。
20芯或24芯連接
8芯 MTP/MPO光纜不僅功能強大，還能靈活應對高端光模塊的連接需求。例如，它可輕松連接兩個20芯或24芯的光模塊，如100G CFP SR10，展現出其卓越的性能和兼容性。

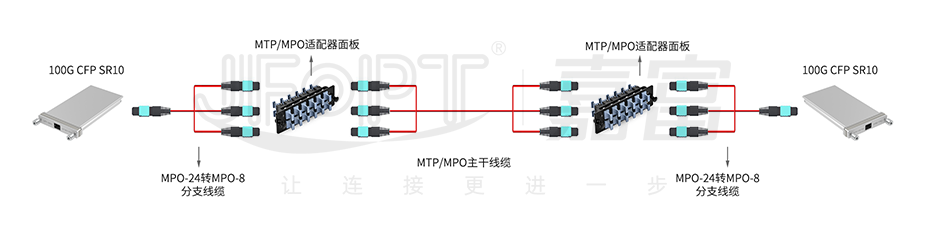

下面展示的是一種8芯 MTP/MPO的分支光纜解決方案，該方案專注于從一個100G CFP光模塊到另一個100G CFP光模塊的連接（或20芯到20芯連接）。為了實現這一目標，我們采用了創新的24芯MTP/MPO轉3*8芯MTP/MPO分支光纜設計，確保信號通過8芯 MTP/MPO光纜高效、穩定地傳輸。
8芯轉2芯連接

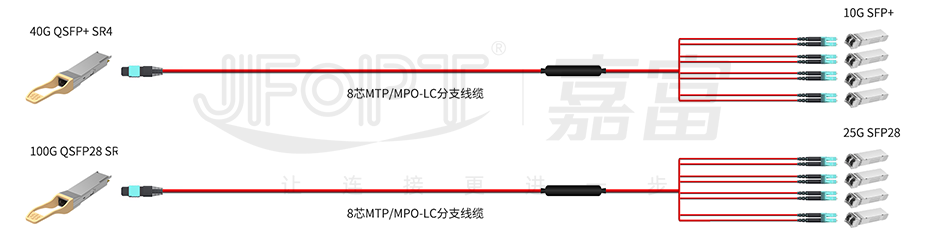

在眾多傳輸場景中，8芯轉2芯的連接方式尤為常見，特別是在40G-10G和100G-25G的傳輸需求中。這一方案充分利用了8芯 MTP/MPO光纜的卓越性能，通過直接連接的方式，實現了高速、穩定的數據傳輸。

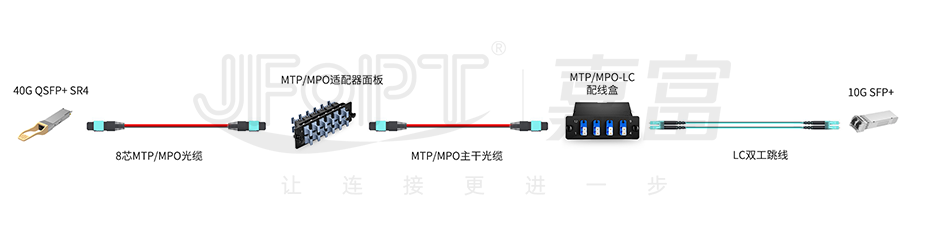

對于同一機架或機柜內的短距離傳輸，我們推薦直接連接的方式，因為它既簡便又高效。然而，當傳輸距離增加時，為確保信號傳輸的穩定性和可靠性，我們建議在鏈路的兩端部署MTP/MPO適配器面板和MTP/MPO-LC配線盒，并在中間使用MTP/MPO主干光纜。
20芯轉2芯連接

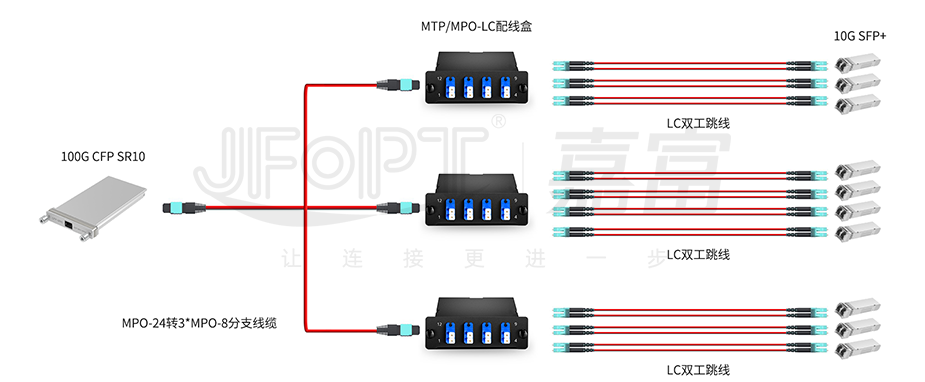

并行到雙工的光纖傳輸鏈路可以通過20芯到2芯的連接來實現，如下所示：
為了優化網絡連接，我們采用了一種創新解決方案，該方案通過24芯MTP/MPO分支光纜和MTP/MPO-LC配線盒，成功連接了100G CFP光模塊與十個10G SFP+光模塊。在這套系統中，24根光纖被巧妙地分為三個MTP/MPO-8連接器，并通過十根雙工LC光纜進行傳輸。這種設計不僅實現了高效的20芯到2芯的連接，還確保了整個鏈路中數據傳輸的穩定性和可靠性。
綜上所述，在復雜的雙工、并行以及雙工并行光纖傳輸鏈路中，8芯 MTP/MPO光纜解決方案以其出色的性能和廣泛的應用范圍，成為業界首選。通過Base-8連接，數據中心可以實現更為精簡的布局，無需繁瑣的大量數據布線，從而顯著提升管理效率。
配合多種配套連接設備，8芯連接不僅提高了網絡的整體效率，還大大降低了將12芯系統轉換為8芯系統的成本，為數據中心升級提供了經濟高效的解決方案。
此外，8芯連接輕松兼容雙芯光模塊系統（2芯系統），為數據中心網絡連接提供了前所未有的靈活性。無論是新建網絡還是升級現有系統，8芯連接都能輕松應對，進一步消除了兼容性問題，為數據中心的穩定運行保駕護航。
