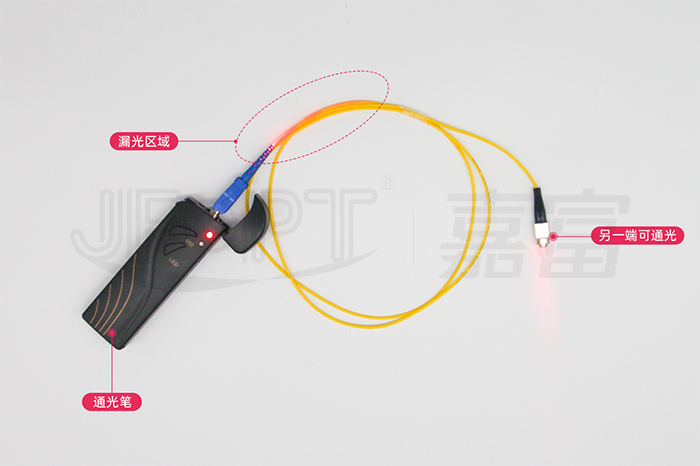

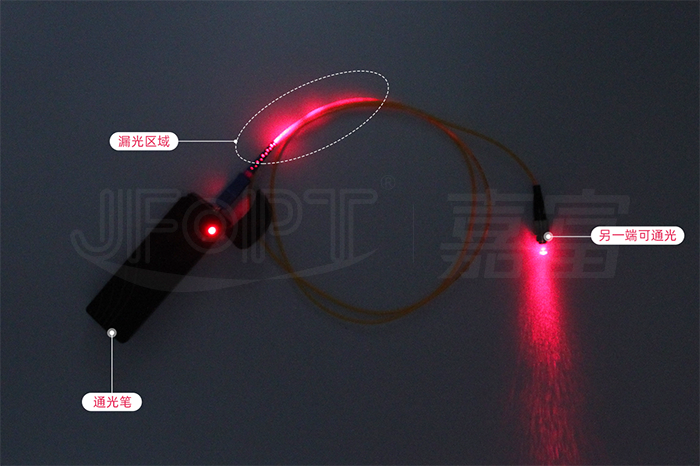

單模跳線測試結果對比
(圖1)
(圖2)

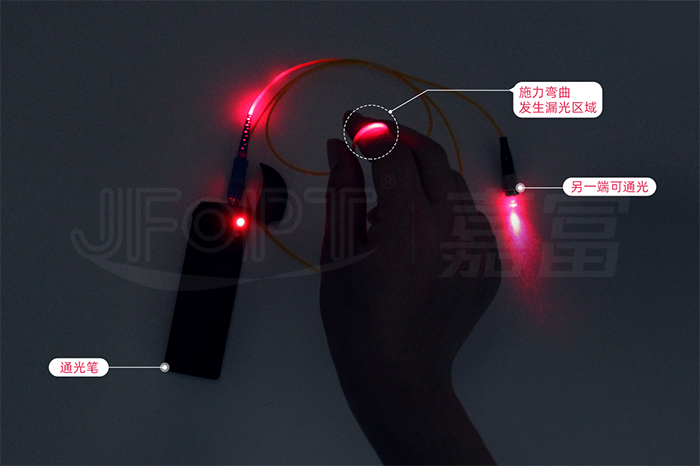

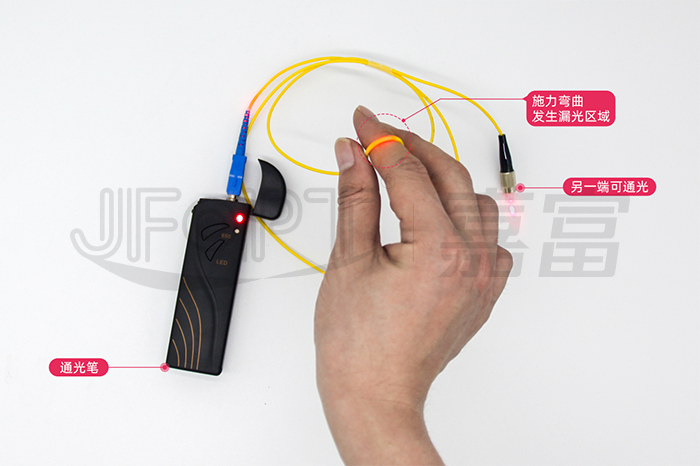

在光纖彎(wan)曲過大的地(di)方也會(hui)出現嚴重的漏光現象（如圖3）。雖然會(hui)有(you)損耗(hao)，但是光纖還是可以通光（如圖3、4）。
(圖3)
(圖4)

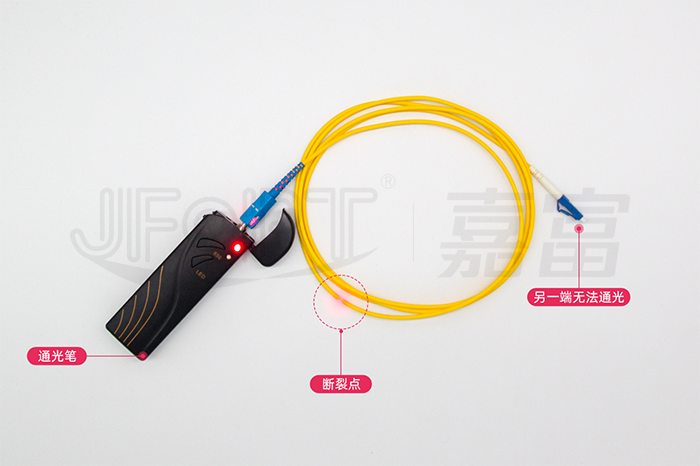

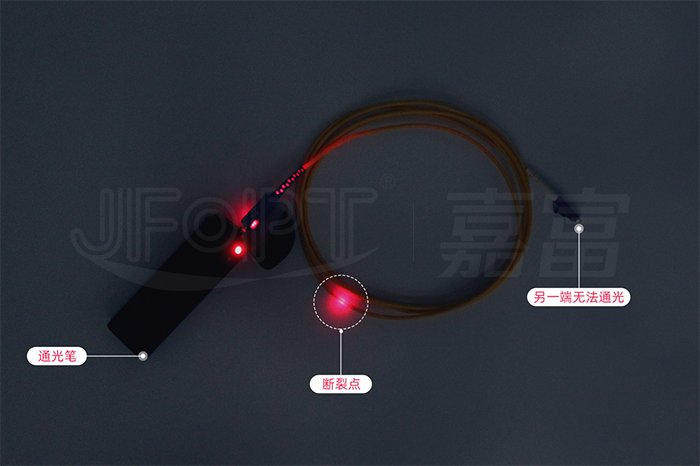

如果跳(tiao)線(xian)中間發(fa)生斷(duan)裂，就會漏光(guang)非常嚴(yan)重，光(guang)纖無法通光(guang)（如圖(tu)5、6）
(圖5)
(圖(tu)6)

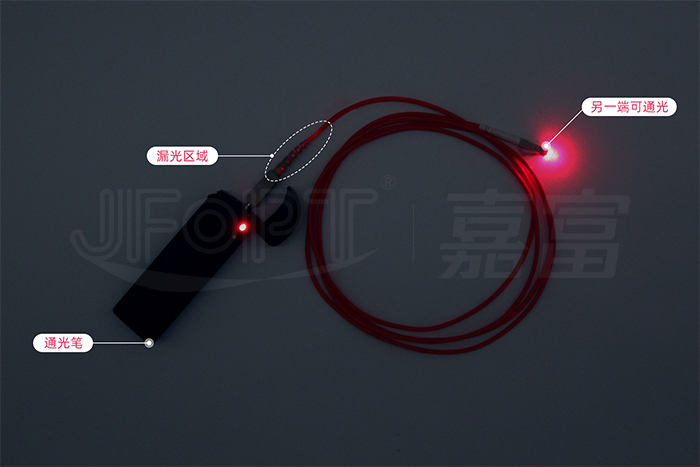

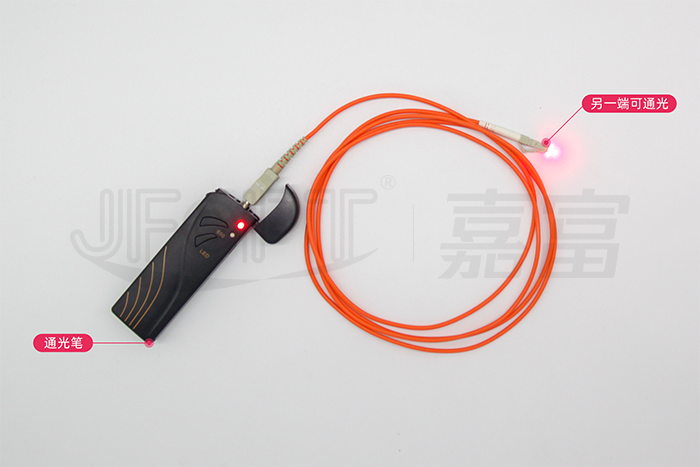

多模跳線測試結果對比
(圖7)
(圖8)
JFOPT結合長飛光纖光纜股(gu)份有限公司官(guan)方說明，對產生漏光的(de)原因做(zuo)一(yi)下解析：
1.通光筆發出的(de)紅(hong)光是波(bo)長(chang)為650nm的(de)可見光，而G.652光纖的(de)截(jie)至波(bo)長(chang)一般為1260nm，由于(yu)紅(hong)光的(de)波(bo)長(chang)小于(yu)單模(mo)光纖的(de)截(jie)至波(bo)長(chang)，所(suo)以紅(hong)光在光纖中是以多模(mo)形式傳輸。
2.通光(guang)(guang)(guang)筆所發的紅光(guang)(guang)(guang)是面光(guang)(guang)(guang)源，面光(guang)(guang)(guang)源的直徑大于光(guang)(guang)(guang)纖的內徑，通光(guang)(guang)(guang)時(shi)會有(you)大量的光(guang)(guang)(guang)在光(guang)(guang)(guang)纖包層中(zhong)傳(chuan)輸，紅光(guang)(guang)(guang)的高階模部分容易(yi)從光(guang)(guang)(guang)纖中(zhong)透(tou)射出來(lai)。
3.光(guang)(guang)纖(xian)彎(wan)(wan)折過大的(de)地方因為截面的(de)扭曲可能會(hui)破(po)壞全反射發生的(de)條件，因此會(hui)有折射光(guang)(guang)透出(chu)來，但(dan)剩(sheng)余的(de)反射光(guang)(guang)線在經過這個彎(wan)(wan)折處后會(hui)繼續在光(guang)(guang)纖(xian)內(nei)傳播至末端(duan)。
因此(ci)通(tong)(tong)光筆(bi)測試光纖跳(tiao)線(xian)時，跳(tiao)線(xian)通(tong)(tong)光單有(you)漏(lou)光現(xian)象發(fa)生屬正(zheng)常現(xian)象，無(wu)法據此(ci)判(pan)(pan)定跳(tiao)線(xian)本(ben)身是否存(cun)在品質(zhi)問(wen)題(ti)。如需(xu)準確判(pan)(pan)斷光纖跳(tiao)線(xian)是否存(cun)在質(zhi)量問(wen)題(ti)，需(xu)要插(cha)入(ru)損耗和回波損耗測試。
