MPO光(guang)(guang)纖(xian)跳(tiao)線由MPO連接(jie)器和(he)光(guang)(guang)纖(xian)光(guang)(guang)纜組合而成，其連接(jie)器類(lei)型(xing)根據(ju)IEC 61754-7規定有多(duo)個因素來區分，包括芯數(shu)、公母頭、極性(xing)和(he)拋光(guang)(guang)類(lei)型(xing)（PC或APC）。那么，MPO/MTP的極性(xing)類(lei)型(xing)有哪些呢？同(tong)時，公頭和(he)母頭又(you)是(shi)指什么？
隨著高速、大容量光通信系統需求的不斷增加，MTP/MPO光纖連接器和光纖跳線成為滿足數據中心高密度布線需求的理想選擇。其優勢包括芯數多、體積小、傳輸速率高等特點，能夠有效應對日益增長的通信需求。
MPO光纖跳線由MPO連接器和光纖光纜組合而成，其連接器類型按照IEC 61754-7標準劃分，考慮了多個因素，包括芯數（光纖陣列數 Array Number）、公母頭（Male-Female）、極性（Key）、拋光類型（PC或APC）。
MPO光纖跳線由MPO連接器和光纖光纜組合而成，其連接器類型按照IEC 61754-7標準劃分，考慮了多個因素，包括芯數（光纖陣列數 Array Number）、公母頭（Male-Female）、極性（Key）、拋光類型（PC或APC）。

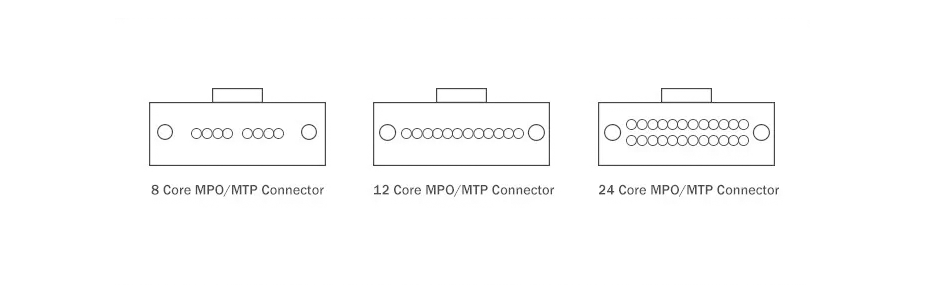

1、MPO連接器跳線有哪些芯數？
對于MPO連(lian)接(jie)器的(de)工(gong)廠端(duan)接(jie)組件(jian)，可容納6到144根(gen)光(guang)(guang)纖，其(qi)中(zhong)常見的(de)有(you)12芯(xin)(xin)和(he)24芯(xin)(xin)MPO連(lian)接(jie)器。按(an)照(zhao)IEC-61754-7和(he)EIA/TIA-604-5（FOCIS 5）規范標準(zhun)，通常將12芯(xin)(xin)光(guang)(guang)纖排(pai)為一(yi)(yi)列(lie)(lie)(lie)，支持(chi)一(yi)(yi)列(lie)(lie)(lie)或(huo)多列(lie)(lie)(lie)光(guang)(guang)纖在(zai)同一(yi)(yi)個MPO連(lian)接(jie)器內。根(gen)據連(lian)接(jie)器內排(pai)放的(de)芯(xin)(xin)數，可分為一(yi)(yi)列(lie)(lie)(lie)（12芯(xin)(xin)）和(he)多列(lie)(lie)(lie)（24芯(xin)(xin)或(huo)以(yi)上）。在(zai)40G MPO-MPO光(guang)(guang)纖跳線(xian)中(zhong)，一(yi)(yi)般采用(yong)12芯(xin)(xin)的(de)MPO多模(mo)插芯(xin)(xin)；而(er)在(zai)100G MPO-MPO光(guang)(guang)纖跳線(xian)中(zhong)，則一(yi)(yi)般采用(yong)24芯(xin)(xin)的(de)MPO插芯(xin)(xin)。市(shi)場(chang)上還有(you)16個單排(pai)光(guang)(guang)纖陣列(lie)(lie)(lie)類型，可以(yi)分成多列(lie)(lie)(lie)形成32芯(xin)(xin)或(huo)以(yi)上。

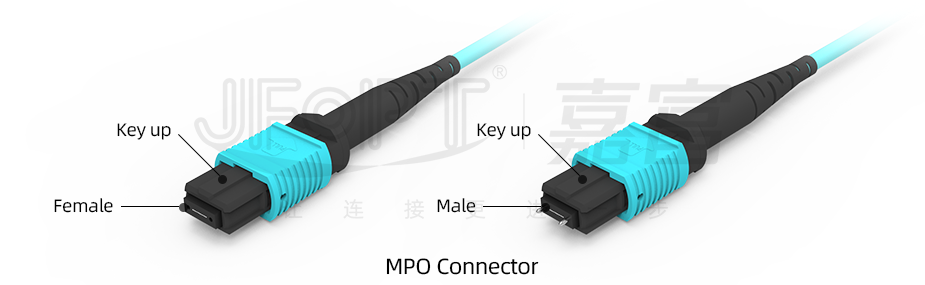

2、MPO連接器的公頭母頭
MPO光纖連接器的構成包括光纖、護套、耦合組件、金屬環、引腳（PIN針）、以及防塵帽等組件。其中，引腳部分分為公頭和母頭兩種形式，公頭連接頭含有兩個PIN針，而母頭連接頭則沒有。MPO連接器之間的連接是通過PIN針的精確對準實現的，因此，相互連接的兩個MPO連接器必須分別為一公一母。
3、MPO連接器極性分類

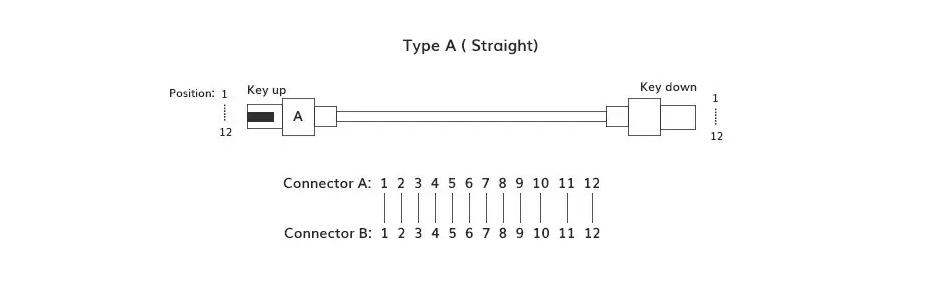

Type A（直通型）：跳線兩端纖芯排列位置相同，即一端的1對應另外一端的1, 一端的12對應另外一端的12。兩端的Key鍵朝向是相反的， key up 對應 key down。

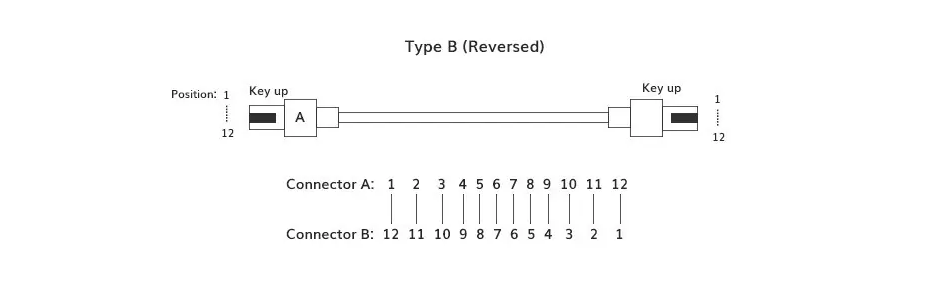

Type B（交錯型）：跳線兩端纖芯排列位置是相反的，即一端的1對應另外一端的12，一端的12對應的是另外一端的1。 兩端的key鍵朝向是相同的，即key up就對應 key up， key down 就對應 key down。

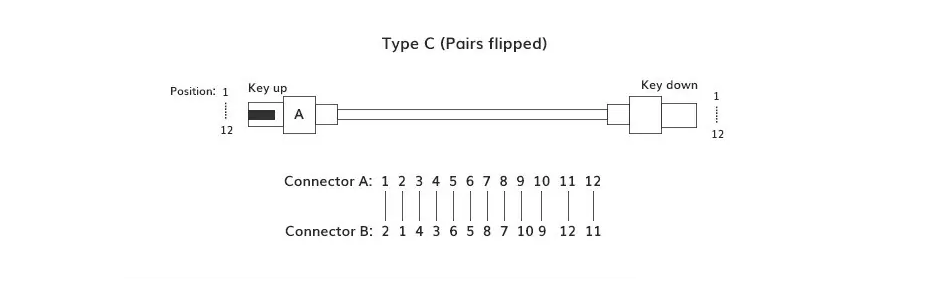

Type C（成對交錯型）：C型的MPO跳線是相鄰的一對纖芯位置交叉，即一端的纖芯1對應另外一端的2， 一端的纖芯12在另外一端是11。兩端的Key鍵朝向也是相反的， key up 對應 key down。
Type B（交錯型）：跳線兩端纖芯排列位置是相反的，即一端的1對應另外一端的12，一端的12對應的是另外一端的1。 兩端的key鍵朝向是相同的，即key up就對應 key up， key down 就對應 key down。
Type C（成對交錯型）：C型的MPO跳線是相鄰的一對纖芯位置交叉，即一端的纖芯1對應另外一端的2， 一端的纖芯12在另外一端是11。兩端的Key鍵朝向也是相反的， key up 對應 key down。
