近來，短距離100G QSFP28和40G QSFP+光模塊廣泛用于數據中心應用。一般來說，帶有MPO凹型連接器的12芯跳線用于前面提到的光模塊類型。另一方面; 帶有雙工LC連接器的單模光纖跳線用于遠距離QSFP28光模塊和QSFP+光模塊。在所有這些應用中，都可以使用OM3或OM4光纖。在本文中，我們將討論QSFP28光模塊和QSFP +光模塊的布線解決方案。
QSFP28光模塊和QSFP +光模塊的可用類型

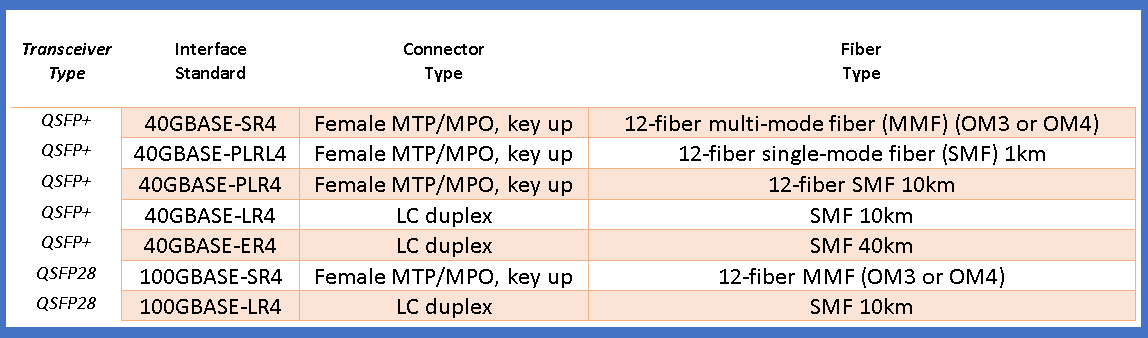

40G QSFP +光模塊有五種常見變體，適用于短距離到長距離應用。對于40G QSFP +，最小和最大鏈接距離為100m和40km。而有兩種類型的100G QSFP光模塊可用。下表包含有關QSFP28和QSFP +光模塊的光纜連接選項不同可用標準的摘要信息：
帶有MPO / MTP連接器的12芯光纖跳線

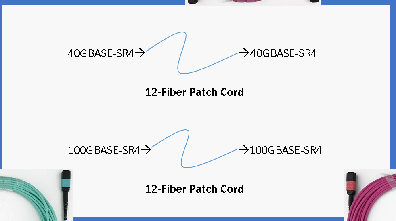

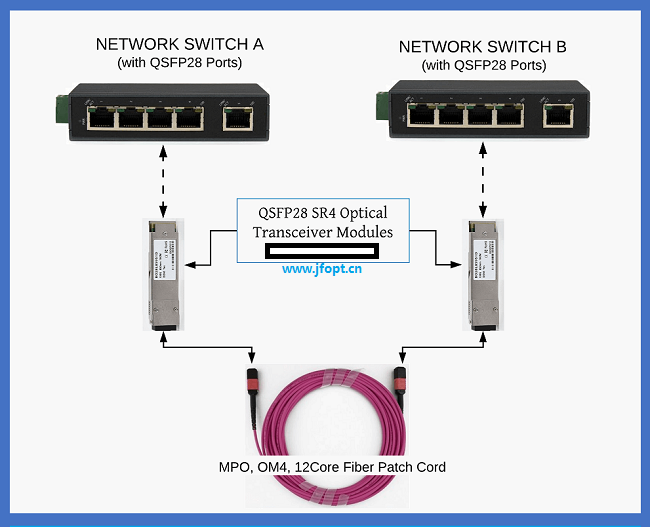

帶有MPO連接器的12芯光纖跳線廣泛用于兩種相似類型的光模塊互連，如下圖所示：
除此之外; 光纖跳線還可用于互連4x10GBASE-LR光模塊，例如40GBASE-PLR4和40GBASE-PLRL4。這樣，可以避免將信號分成四個單獨的信號，因為一根光纖束將用作單個10G傳輸通道。在這里，了解跳線的正確極性至關重要。在12芯跳線上，MTP或MPO連接器應保持在向上鍵的位置。當在(zai)兩個(ge)QSFP28或QSFP +光模塊之間安裝了(le)多個(ge)配線架時，應(ying)在(zai)整個(ge)光纜設備中(zhong)保(bao)持正確的極性。
多模OM3 12芯MTP跳線
•100GBASE-SR4 QSFP28 70m
•40GBASE-SR4 QSFP + 100m
多模OM4 12芯MTP跳線
•100GBASE-SR4 QSFP28 100m
•40GBASE-SR4 QSFP + 150m
單模(mo)12芯MTP / MPO跳(tiao)線
•40GBASE-PLR4 QSFP + 2km•40GBASE-PLRL4 QSFP + 1km
帶有MTP-LC雙工類型連接器的12芯分支線
這些光纜廣泛用于將4x10GBASE-SR或4x10GBASE-LR光模塊連接到四個單獨的10GBASE-SR SFP +或10GBASE-LR光模塊。12根光纖分支光纜由12根跳線組成。這種光纜(lan)將一端帶(dai)有MTP連接(jie)器(qi)的(de)單根(gen)電纜(lan)分成(cheng)4對(dui)不同(tong)的(de)光纜(lan)對(dui)，另一端帶(dai)有4個獨立(li)的(de)LC雙工連接(jie)器(qi)。
多模OM3 12芯MTP-LC分支線(xian)
•100GBASE-SR4 QSFP28 70m
•40GBASE-SR4 QSFP + 100m
多模(mo)OM4 12芯(xin)MTP-LC分(fen)支線
•100GBASE-SR4 QSFP28 100m
•100GBASE-SR4 QSFP28 100m
•40GBASE-SR4 QSFP + 150m
單模12芯MTP- LC分(fen)支(zhi)線(xian)
•40GBASE-PLR4 QSFP + 2km
•40GBASE-PLR4 QSFP + 2km
•40GBASE-PLRL4 QSFP + 1km
LC雙工跳線
具有雙(shuang)工LC連接器的單模(mo)(mo)跳(tiao)線用于連接兩(liang)個類似類型的光模(mo)(mo)塊，例如：100GBASE-LR4-to100GBASE-LR4或(huo)40GBASE-LR4-to-40GBASE-LR4。該光纜(lan)包(bao)含一(yi)對(dui)光纖，兩(liang)端(duan)均帶有2個LC雙(shuang)工連接器。
單模LC雙工跳線
單模LC雙工跳線
•100GBASE-LR4 QSFP28 10km
•40GBASE-ER4 QSFP + 40km
•40GBASE-LR4 QSFP + 10km
