有多種方法可以將機架頂分支交換機連接到對接在相同或相鄰設備機架中的計算機和存儲服務器。本系列的其他應用筆記中還介紹了使用安裝在機架(jia)頂交換機中的10GSFP +光模塊和安裝在適當的配有主機總線適配器的服務器中類似SFP +TOR中的40GQSFP +光模塊通過MPO跳線連接到服務器中配備的四個10GSFP +光模塊的方案。
上述方法都是機架頂(ding)互(hu)連的(de)(de)高性能，低(di)延遲(chi)和相對低(di)功(gong)耗的(de)(de)方法(fa)(fa)。許多機架(jia)式計(ji)算機和存儲服務器都配備(bei)了雙(shuang)10G RJ45端口(kou)。盡管使用這些端口(kou)與使用光(guang)源相比，功(gong)耗和等待時(shi)間(jian)均(jun)要高得多，但采(cai)用銅線的(de)(de)成本節省是(shi)(shi)相當可觀的(de)(de)。但是(shi)(shi)，某些對延遲(chi)特(te)別敏感(gan)的(de)(de)應(ying)用程序將遭受(shou)一些額外(wai)的(de)(de)延遲(chi)，這可能是(shi)(shi)不(bu)希望的(de)(de)或無法(fa)(fa)接受(shou)的(de)(de)。
為了用實際產品描述該應用，已經(jing)選擇了思科系(xi)列的機架頂交換(huan)機和思科系列的(de)(de)機架(jia)式服(fu)務(wu)器。唯一需要的(de)(de)其他部(bu)件是我(wo)們的(de)(de)SFP10G光模塊和幾對(dui)CAT7網(wang)線。
Nexus 3400平(ping)臺是最新(xin)一代固(gu)定(ding)交(jiao)換機(ji)的一部(bu)分(fen)。3000系(xi)列(lie)直接面向(xiang)ToR應用。所有成員均為緊(jin)湊(cou)型（單個機(ji)架單元(yuan)）固(gu)定(ding)配(pei)置產(chan)品。在(zai)該系(xi)列(lie)產(chan)品中，基本上提供了(le)從1G到(dao)400G的所有可(ke)用光以太網速率。
將(jiang)四個(ge)10GSFP +光模塊全(quan)部放在一(yi)起
交換機(ji)占用(yong)1RU，通常(chang)放置在(zai)機(ji)架(jia)頂(ding)部。每個(ge)UCS C460 M4占用(yong)4RU。在(zai)此(ci)(ci)示例中，每個(ge)服務(wu)器使(shi)用(yong)兩(liang)(liang)個(ge)10G鏈接，因此(ci)(ci)，必須在(zai)交換機(ji)中為每個(ge)服務(wu)器安裝(zhuang)兩(liang)(liang)個(ge)10G光模塊(kuai)。因此(ci)(ci)，在(zai)下面的(de)描述中，總共(gong)使(shi)用(yong)了(le)4個(ge)SFP-10G-T模塊(kuai)。

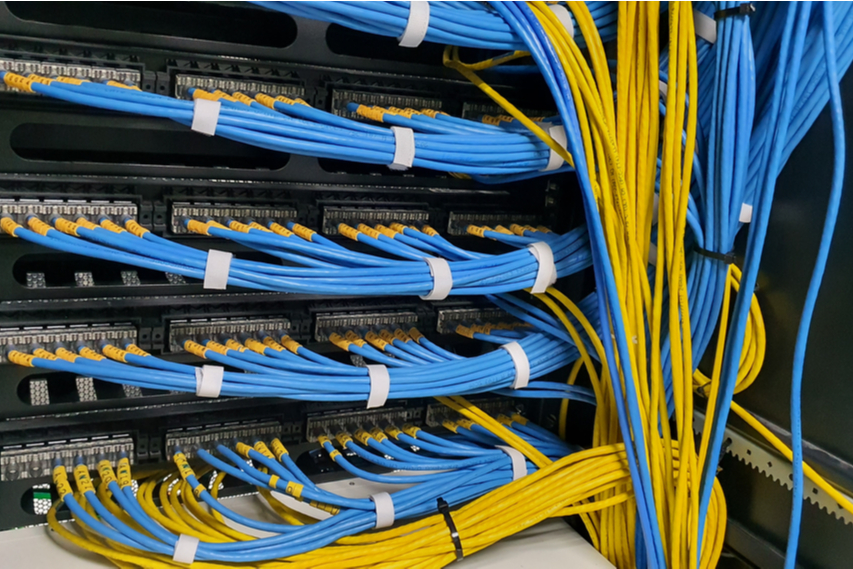

SFP-10G-T模塊插入交(jiao)換機(ji)中(zhong)48個SFP + / SFP28插槽中(zhong)的(de)4個。CAT7網線(xian)(xian)用于將每個SFP光模塊連接(jie)到服務(wu)器(qi)中(zhong)的(de)內置10G RJ45端口。通常，每臺服務(wu)器(qi)和機(ji)架頂交(jiao)換機(ji)之間的(de)兩(liang)條跳線(xian)(xian)的(de)布(bu)線(xian)(xian)方式不同，因此，如果(guo)不小心將其中(zhong)一根跳線(xian)(xian)拔出，則不會完全隔離該服務(wu)器(qi)。
