1.概(gai)述
城域骨干傳送網主(zhu)要(yao)傳輸城域骨干節點之間的(de)電(dian)路(lu)，這部分電(dian)路(lu)主(zhu)要(yao)是(shi)10G、100G速(su)率(lv)，每個(ge)節點之間有(you)大量的(de)電(dian)路(lu)。
2.光纖裸纖輸送方案的可行性
裸纖(xian)適用于傳(chuan)輸距(ju)離小(xiao)于80km的點對(dui)點無保(bao)護(hu)電(dian)路(lu)(lu)。由于業務系統(tong)本身(shen)的保(bao)護(hu)功(gong)能，城(cheng)域(yu)骨(gu)干傳(chuan)輸網(wang)(wang)(wang)承載(zai)的大部分(fen)業務（如cmnet和(he)IP專網(wang)(wang)(wang)電(dian)路(lu)(lu)）不需要傳(chuan)輸網(wang)(wang)(wang)的保(bao)護(hu)。當這些電(dian)路(lu)(lu)通過城(cheng)域(yu)OTN傳(chuan)輸時，基本上(shang)沒有配置電(dian)路(lu)(lu)保(bao)護(hu)。而且，在城(cheng)域(yu)骨(gu)干傳(chuan)輸網(wang)(wang)(wang)中(zhong)，同一系統(tong)中(zhong)不同節點之間(jian)的距(ju)離大多小(xiao)于80km。因此，在城(cheng)域(yu)骨(gu)干網(wang)(wang)(wang)中(zhong)采用裸光纖(xian)傳(chuan)輸方案是可行的。
3.骨干傳輸網光纜組網現狀分析

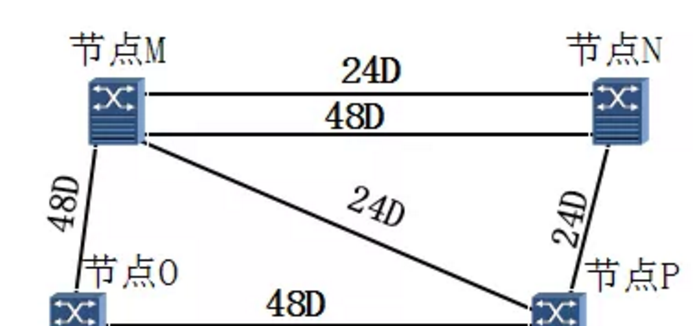

地鐵(tie)骨干(gan)傳輸網(wang)(wang)(wang)(wang)核心層光(guang)纜(lan)組(zu)網(wang)(wang)(wang)(wang)結構為網(wang)(wang)(wang)(wang)狀(zhuang)，匯聚層光(guang)纜(lan)組(zu)網(wang)(wang)(wang)(wang)結構為環形。下(xia)面是城域網(wang)(wang)(wang)(wang)核心層光(guang)纜(lan)組(zu)網(wang)(wang)(wang)(wang)示(shi)意圖(tu)。
現有(you)骨干(gan)(gan)傳輸網的(de)(de)每根光纜都是(shi)端(duan)到(dao)端(duan)的(de)(de)，在沒有(you)直連(lian)光纜的(de)(de)節點之間(如圖2中的(de)(de)節點N和節點O)，如果(guo)要建(jian)立裸光纖(xian)直連(lian)鏈路，只能通(tong)過中間節點的(de)(de)跳纖(xian)來(lai)實(shi)現；而且光纜容量一(yi)般較小，備(bei)用核(he)心不能滿足(zu)骨干(gan)(gan)節點間裸光纖(xian)傳輸的(de)(de)需要。
4.用于裸光纖傳輸的光纖電纜結構解決方案
以下(xia)是M、N、O、P四(si)個(ge)核(he)心節點(dian)(dian)之間(jian)288芯光纜(lan)的構建(jian)為例(li)，說明了骨干節點(dian)(dian)之間(jian)光纜(lan)的施工方案。

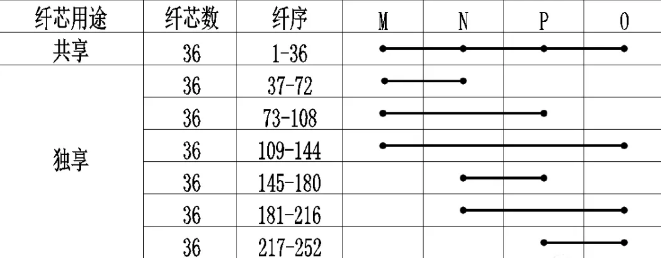

核(he)心(xin)節(jie)點(dian)之間的(de)光(guang)纜應根(gen)據各(ge)節(jie)點(dian)的(de)位置(zhi)和節(jie)點(dian)之間的(de)光(guang)纜的(de)結構情況建成(cheng)一個環。由于任意兩個核(he)心(xin)節(jie)點(dian)之間有(you)不同的(de)光(guang)纖鏈路(lu)需求(qiu)，因(yin)此有(you)必(bi)要列出(chu)每個核(he)心(xin)節(jie)點(dian)之間的(de)光(guang)纖鏈路(lu)需求(qiu)表，如表所示。

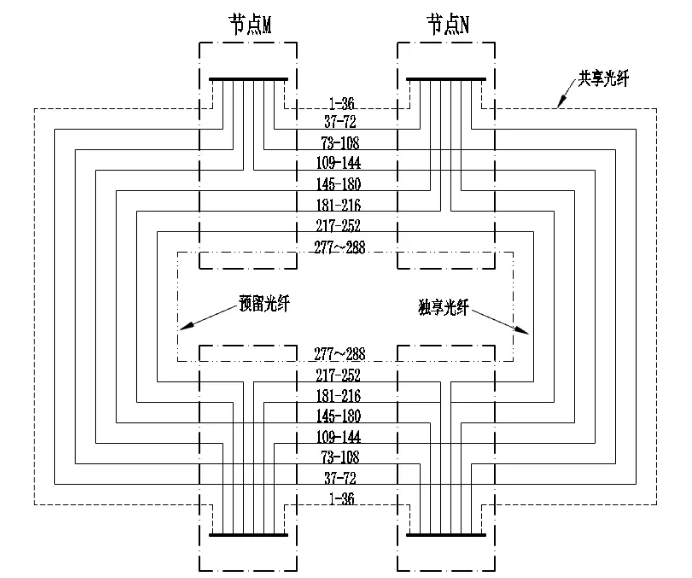

共享(xiang)發(fa)展光(guang)(guang)纖(xian)(xian)在各節(jie)(jie)(jie)(jie)點(dian)(dian)(dian)均成(cheng)端，主要供拓撲網絡(luo)結構(gou)為環網的系統(tong)（如PTN、OTN）使用；獨享(xiang)光(guang)(guang)纖(xian)(xian)僅在某兩個(ge)重要節(jie)(jie)(jie)(jie)點(dian)(dian)(dian)成(cheng)端，提供服(fu)務這兩個(ge)時(shi)間節(jie)(jie)(jie)(jie)點(dian)(dian)(dian)間的直達光(guang)(guang)纖(xian)(xian)鏈(lian)路(lu)；預(yu)留光(guang)(guang)纖(xian)(xian)可以作為學生預(yu)留信(xin)息資源管理不在任一節(jie)(jie)(jie)(jie)點(dian)(dian)(dian)成(cheng)端，今后某兩個(ge)不同(tong)節(jie)(jie)(jie)(jie)點(dian)(dian)(dian)間需要不斷(duan)增加(jia)以及光(guang)(guang)纖(xian)(xian)鏈(lian)路(lu)時(shi)，只需進(jin)行同(tong)時(shi)我們在這方面(mian)兩個(ge)節(jie)(jie)(jie)(jie)點(dian)(dian)(dian)將預(yu)留光(guang)(guang)纖(xian)(xian)成(cheng)端即可。根據表一中各節(jie)(jie)(jie)(jie)點(dian)(dian)(dian)的纖(xian)(xian)芯鏈(lian)路(lu)需求，配(pei)置M、N、O、P節(jie)(jie)(jie)(jie)點(dian)(dian)(dian)間的光(guang)(guang)纜纖(xian)(xian)芯連接社會關(guan)系模(mo)型如圖所示。
5.OTN 與裸光纖輸(shu)送方案的比較
以M、N、O和P核節點之(zhi)間的100g傳輸電路(lu)為例，比較了OTN和裸光纖(xian)傳輸方案(an)。采用(yong)全連接方案時，每(mei)100G端口的全連接設備成本約(yue)為50萬元(yuan)，每(mei)100G端口的配套電(dian)源、電(dian)池和空調器成本約(yue)為15萬元(yuan)。與 otn 連接的客戶設備可采用(yong)10公里光學模(mo)塊，單價約(yue)6萬元(yuan)。每(mei)條100克電(dian)路的總投資約(yue)為72萬元(yuan)。
裸光(guang)(guang)(guang)(guang)纖傳輸方(fang)案需要(yao)(yao)在(zai)節點間新(xin)建光(guang)(guang)(guang)(guang)纜。以核(he)心(xin)節點間新(xin)增(zeng)(zeng)288芯光(guang)(guang)(guang)(guang)纜為(wei)例，新(xin)增(zeng)(zeng)長度為(wei)80km時(shi)，新(xin)增(zeng)(zeng)光(guang)(guang)(guang)(guang)纜線(xian)(xian)路(lu)成本(ben)約為(wei)258萬(wan)元。由于(yu)(yu)新(xin)建光(guang)(guang)(guang)(guang)纜為(wei)環形結構，288芯光(guang)(guang)(guang)(guang)纜可提供288對順時(shi)針和逆時(shi)針方(fang)向的(de)光(guang)(guang)(guang)(guang)纖鏈路(lu)，每(mei)(mei)對光(guang)(guang)(guang)(guang)纖鏈路(lu)成本(ben)約為(wei)9000元人民幣(bi)。此(ci)時(shi)，裸光(guang)(guang)(guang)(guang)纖連接的(de)客戶(hu)端設備還需要(yao)(yao)采用(yong)80km光(guang)(guang)(guang)(guang)模塊(kuai)，單(dan)價在(zai)10萬(wan)元左(zuo)右。每(mei)(mei)100克線(xian)(xian)路(lu)綜合投資約20.9萬(wan)元，新(xin)建光(guang)(guang)(guang)(guang)纜長度小于(yu)(yu)80公里時(shi)，投資將相應減少。
6.機房網絡空間及環境設計要求
OTN設(she)備功(gong)耗高(gao)，對(dui)機(ji)房電(dian)(dian)源環境要求(qiu)高(gao)；OTN設(she)備的增加往(wang)往(wang)需要引入(ru)交流系統(tong)(tong)、開關電(dian)(dian)源、蓄電(dian)(dian)池等(deng)直(zhi)流系統(tong)(tong)擴容(rong)改造。
裸光纖(xian)是(shi)一種無源傳輸方式(shi)，在(zai)機房(fang)內只需(xu)增加相(xiang)應的(de)(de)ODF單元(yuan)，占用(yong)的(de)(de)空間不到標準機架的(de)(de)1/3，不會產(chan)生(sheng)噪聲。
7.維護與管理
OTN系統(tong)支持(chi)光功率(lv)檢(jian)測、糾錯(cuo)前后(hou)誤碼(ma)率(lv)統(tong)計、OTDR等(deng)監控(kong)功能；通過網絡管理，可(ke)以獲取(qu)信(xin)道利用率(lv)、端口(kou)利用率(lv)、不同類型業(ye)務比例等(deng)數據(ju)；具有多(duo)種保護手段；可(ke)以實現業(ye)務的(de)靈活調整(zheng)。
裸光(guang)纖傳輸方案不具備監控功(gong)能(neng)(neng)和有效(xiao)的網絡管理(li)，光(guang)纖鏈路本身(shen)沒有保護，需要依靠系統(tong)自身(shen)的保護功(gong)能(neng)(neng)，不具備業(ye)務調度能(neng)(neng)力(li)。
8.結論與建議
雖然OTN傳(chuan)輸方案具(ju)有投(tou)資大、功耗高(gao)、占用機房空間大等缺點，但其(qi)(qi)完善的網(wang)(wang)絡管理性能(neng)決(jue)定了其(qi)(qi)在(zai)城域骨干傳(chuan)輸網(wang)(wang)絡中的不可替代作用。
